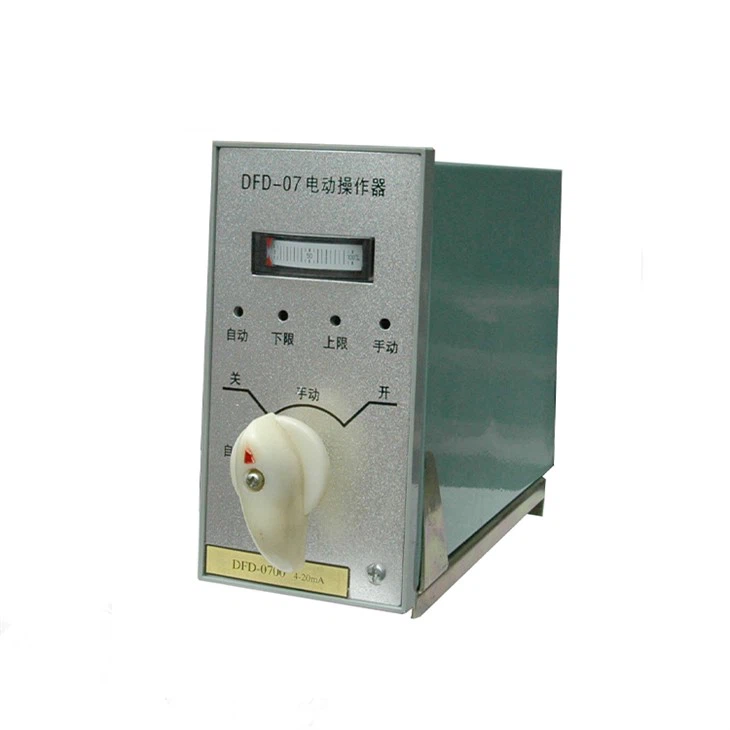

Håndoperatør
DFD-seriens elektriske operatører er hjelpeenheter for terminalkontrollenheter til industrielle prosessmåle- og kontrollsystemer. De kan fullføre funksjoner som manuell og automatisk veksling av arbeidstilstand av elektriske aktuatorer, fjernbetjening og automatisk sporing og forstyrrelsesfri kobling. Det er indikatorer for arbeidstilstand og et amperemeter med dobbeltnål som viser regulatorens utgangsstrøm og aktuatortilbakemeldingsstrømmen på panelet til den elektriske operatøren. Den elektriske operatøren kan også sende ut grenserelésignaler i automatisk arbeidstilstand, og realisere den elektriske grensen til den elektriske aktuatoren i forbindelse med den elektriske servoforsterkeren.
Struktur og prinsipp
Den elektriske operatøren bruker prinsippet om bryterarbeidssystem for å bytte mellom "manuelle" ←→ "automatiske" arbeidstilstander og utføre manuell drift. Automatisk sporing betyr at i "automatisk" arbeidstilstand påføres spenningsfallet (dvs. sporingsspenning) generert av motstanden -R1 på kanalen til aktuatorposisjonens tilbakemeldingsstrøm til den integrerte kondensatorenden av regulatoren, slik at regulatorens utgangsstrøm sporer alltid endringen av tilbakemeldingsstrømmen for aktuatorposisjonen for å opprettholde likhet.
Den elektriske operatøren er hovedsakelig sammensatt av en bryter- og driftsbryter, en åpningsmåler (dobbelnål amperemeter), en motstand, et indikatorlys og en krets for å kontrollere grensealarmen. Den øvre delen av åpningsmåleren på det elektriske operatørpanelet viser regulatorens utgangsstrøm (dvs. inngangsstrømmen til servoforsterkeren), og den nedre delen viser aktuatorposisjonens tilbakemeldingsstrøm. Indikatorlysene viser henholdsvis "manuell" og "automatisk" arbeidstilstand. I "manuell" arbeidstilstand kan kretsen til den elektriske operatøren forenkles som figur 2-A, og den "manuelle" indikatorlampen lyser. Pressen. "▼" ("▲")-bryteren slås på, motoren til aktuatoren er aktivert, og aktuatorutgangsarmen beveger seg i retningen "åpne" ("lukk"). Sporingsspenningen generert av tilbakemeldingsstrømmen på motstanden-R1 er koblet parallelt med den integrerte kondensatoren til regulatoren gjennom terminalene-x4:14x og x4:15 til den elektriske operatøren. Samtidig er terminalene-x4:16 og-x4:17 til den elektriske operatøren kortsluttet, og PID-reguleringen endres til PI-regulering, og realiserer den raske sporingen av aktuatorposisjonens tilbakemeldingsstrøm av regulatorens utgangsstrøm . Når regulatorens utgangsstrøm er lik aktuatorposisjonens tilbakemeldingsstrøm, bytter den elektriske operatøren fra "manuell" til "automatisk" arbeidstilstand, og utgangselementet til aktuatoren forblir i den opprinnelige posisjonen, og realiserer den forstyrrende svitsjen fra "manuell" til "automatisk" arbeidstilstand. I "automatisk" arbeidstilstand kan kretsen til den elektriske operatøren forenkles som figur 2-B, og den "automatiske" indikatorlampen lyser. Når den elektriske operatøren bytter fra "automatisk" til "manuell" arbeidstilstand, slås motoren til aktuatoren av, og posisjonen til utgangsarmen forblir uendret, og oppnår en forstyrrelsesfri bryter fra "automatisk" til "manuell" arbeid tilstand.
Den elektriske operatøren har en elektronisk grensefunksjon. Prinsippet er at posisjonsfeedbackstrømmen til aktuatoren genererer et spenningsfall når den strømmer gjennom R1 i operatøren. Dette spenningsfallet sendes til ML393 dual komparator gjennom forsterkeren og sammenlignes med den gitte grensespenningen. Når en komparator har lav potensialutgang, aktiveres dets tilsvarende relé. Når reléet er aktivert, låser ett par kontakter forsterkeren, noe som fører til at forsterkeren slutter å gi ut og aktuatoren slutter å rotere, og det andre kontaktparet kobles til panelets indikatorlampe for alarmbruk.
Dimensjoner
Kontrolltavle og tilbehør
Selskapets historie
2014 Vårt firma ble registrert i et utleiehus på samme tid, utenrikshandelsavdelingen ble etablert.
2015 Kontoradressen ble endret til: Zhongbei Town Energy Saving Building i år har selskapet vårt utført 9000 CE-sertifiseringer og andre kvalifikasjonssertifiseringer, og de viktigste eksportlandene er Sørøst-Asia, Parkistan Vietnam, Singapore og Thailand.
2016 Utenrikshandelsvirksomheten økte gradvis eksporten til Sør-Amerika Chile, Paraguay, Russland og andre land på samme tid på tidligere basis.
2020 Vårt firma utviklet uavhengig elektrisk aktuator sand søkt om bruksmodellpatenter og utseendepatentsertifikater. Innenriks- og utenrikshandelsvirksomheten har vokst raskt, og innenrikshandelsavdelingen har blitt valgt som fast leverandør for store bedrifter som Sinoma. Red Lion og Huaxin osv. Utenrikshandelsavdelingen har blitt valgt som fast leverandør for store bedrifter som f.eks. som Sinoma.Red Lion og Huaxin etc. Utenrikshandelsavdelingen har påtatt seg store prosjekter som storskala kloakkrensing.
2021 Det årlige salgsvolumet for selskapets elektriske aktuatorer har nærmet seg 2,000enheter. Samtidig har følgende eksportkvalifikasjoner blitt håndtert: ROHS SILATEX osv., blant dem har de eksplosjonssikre produktene også bestått sertifiseringen til National Institute of Explosion-proofing.Hovedproduktene har også bestått den autoritative kvaliteten.
Status for større sertifiseringserverv
