Elektrisk aktuator for vifteventilasjonssystem

Elektrisk aktuator

Produktfunksjoner

1. SPOR kontinuerlig ventilposisjon til enhver tid, uavhengig av strømforsyning.

2. Oppretthold normal drift og tilgjengelighet av grafisk grensesnitt, fjernindikasjon og datalogger etter strømtap.

3. Oljebadesmøring gir lang levetid og muligheten til å bli installert i alle retninger.

4. Vanntett beskyttelse som ikke er avhengige av terminaldeksel og grensesnittforseglinger - Dobbelt tetningsstruktur, beskyttelsesgrad når IP68.

5. Uavhengige dreiemoment- og ventilposisjonssensorer brukes til å forbedre sikkerhetsytelsen.

6. Valg av ekstern manuell kontrollstasjon kan realisere konfigurasjon og igangkjøring av ekstern drift, med en maksimal avstand på opptil 100 meter.

7. Sikker, motorisk uavhengig håndhjulenhet, som kan brukes når som helst.

8. Det gir detaljert trendanalyse og diagnostiske data for kapitalstyring.

9. Oppgrader konfigurasjon og endringskontroll og indikasjonsalternativer på stedet gjennom Bluetooth -setter.

10. Skjermbildet kan vise sanntidsinformasjon i sanntid og aktuatorens ytelsesstatus.

11. Rask og sikker igangkjøring og konfigurasjon uten strømforsyning gjennom ikke-invasiv iboende Safe Bluetooth-setter.

12. Avtakbar skyvebase for enkel installasjon og vedlikehold.

13. Eksplosjonssikre alternativer oppfyller ulike internasjonale standarder.

Produktstruktur

1.hjulet

Det solide håndhjulet gir pålitelig nødhåndsoperasjon i tilfelle strømbrudd.

2. Skall

Aluminiumslegering av høy kvalitet er kompakt og lett. Det er belagt med et lag beskyttende materiale for å tilpasse seg ekstremt tøffe miljøer, og andre typer lag er tilgjengelige etter behov.

3. Motor

Den lave tregheten og den høye dreiemomentmotoren gjør at motoren raskt kan nå toppmoment etter start, og det er nesten ingen over-limit-bevegelse når den er off-excitation. Det er en presis temperaturbryter innebygd i motorspolen, som ikke påvirkes av den omkringliggende omgivelsestemperaturen og holder motoren i optimal termisk kapasitet. Samtidig er motorakselen og ormen uavhengig av hverandre for rask erstatning.

4. ormutstyr

Worm Gear Transmission Chain er enkel, med utsøkt struktur og konstant overføringseffektivitet. Den har en mekanisk selvlåsende funksjon og krever ikke bremser. Overføringsdelen er fylt med langvarig smøreolje og kan fungere i lang tid uten vedlikehold.

5. Dobbeltforseglet design

Den dobbeltforseglede designen gir en solsikketerminalboks som er atskilt fra kontrollrommet og forseglet. Selv om tilkoblingsboksdekselet åpnes på stedet, kan det sikre isolering av innsiden av aktuatoren fra omverdenen, slik at fuktighet, støv og farlige gasser ikke kan komme inn i aktuatorens indre i det minste, og de indre komponentene er fullstendig beskyttet.

6. Manuell/elektrisk bryterhåndtak

Det manuelle/elektriske bryterhåndtaket kan betjenes trygt når som helst. Mens du trykker på håndtaket med passende kraft, vri håndhjulet sakte for å la den indre koblingen engasjere giret. Koblingen vil automatisk koble seg fra når motoren er energisk og i elektrisk låst tilstand.

7. Utgangsmomentmålesystem

Et profesjonelt designet nyttig kraftmålingssystem brukes som målesystem for utgangsmoment. Dette systemet er utviklet fra kjent elektrisk energimålingsteknologi og kan oppnå nøyaktige og repeterbare momentmålingsverdier som er uavhengige av endringer i frekvens, spenning og temperatur.

8. Kontrollpanel

Kontrollpanelet LCD kan gi øyeblikkelig, oppdatert status og ventilposisjon, med kinesiske og engelske språk tilgjengelig, ved hjelp av en intuitiv menystruktur for å gi kalibrering og diagnostisk informasjon, inkludert dreiemomentkurver, drift og feiloppføringer, motorstatus, lokal informasjon og maskinvaredata, etc.

9. -knappen

Den lokale kontrollen "Åpne"/"Lukk" -knappene og den hengelåste "lokale"/"stopp"/"Remote" -modus-knappene bruker alle isolerte magnetiske transmisjonshallffektenheter, uten gjennomganger og god tetningsytelse, samtidig som de eliminerer problemer som kan være forårsaket av feil og skjøre vassbrytere.

Applikasjoner

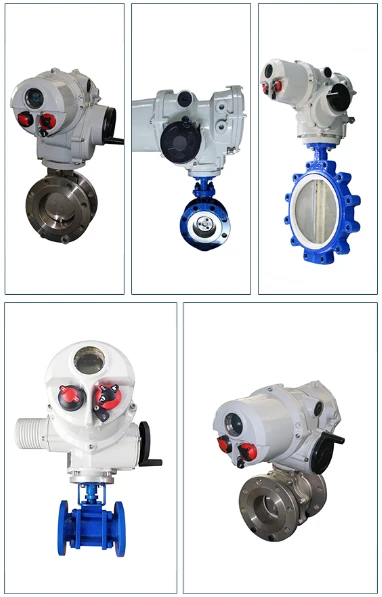

Elektriske ventiler

Designfunksjoner

1. Praktisk og sikker igangsettingskonfigurasjon

• rask og sikker igangkjøringskonfigurasjon, som kan utføres uten strømforsyning; Flerspråklig interaktiv skjerm for menneske-maskiner er gitt

• Ikke-påtrengende innstillinger kan utføres i ethvert miljø

• Avtakbar skyvebase for enkel installasjon og vedlikehold av ventiler

• Drift, konfigurasjon og igangkjøring gjennom ekstern manuell kontrollstasjon, med en maksimal avstand på 100 meter

• Del-svingaktuator gir automatisk grenseinnstillingsfunksjon

2. Teknologisk fremgang

• Posisjon: Den siste patenterte absolutte koderen. Koderen vedtar en ikke-kontaktdesign og har redundans og selvdeteksjonsevner. • Display: Den avanserte dobbeltlagsdisplayet gir brukere med stor karakterventilposisjonsdisplay

• Moment: aktuatoren bruker momentfølelsesteknologi

• Kontroll: Kontrollelementer som hovedkort eller busskontrolltavler, aktuatorer og Fieldbus-kommunikasjon, bruk et bussbasert internt kommunikasjonssystem. Dette reduserer ikke bare ledninger og interne tilkoblinger, men øker også påliteligheten.

3. Pålitelighet

• Avansert absolutt posisjonsmåling for å oppdage sanntids kontinuerlig posisjon uten strøm

• Grafisk grensesnitt, ekstern indikasjon og dataloggerfunksjon etter tap av hovedkraft

• Støvtett og vanntett, og er ikke avhengig av terminaldekke og kjertel - dobbel tetningsstruktur, beskyttelsesnivå opp til IP68

• Uavhengig dreiemoment og ventilposisjonssensor

• Håndhjuldrift er trygt og alltid uavhengig av motoren

• Bussing av drivaksel bruker forseglede lagre - vedlikeholdsfri

4. Asset Management

• Skjerm kan vise informasjon om sanntid for ventiler og aktuatorer

• Sikker og pålitelig data nedlasting gjennom iboende sikker innstillingsverktøy

• Oppgrader og konfigurer kontroll og indikasjon i feltet gjennom innstillingsverktøyet

• Kompatibel med digitale kontroll- og overvåkningssystemer og andre feltbussystemer

• Detaljert trendanalyse, diagnostikk og datalogging kan vises på skjermen eller lastes ned gjennom innstillingsverktøyet

5. Optimalt forebyggende vedlikehold

• Aktuatorer er utstyrt med en presisjonsdatalogger som kan gi datafangst og analyse for ventilposisjon.

6. Indikasjon strømforsyning

• På grunn av bruken av absolutt kodere er det ikke nødvendig med noe visningsbatteri for å føle og spore ventilposisjon. Alle innstillinger er trygge selv uten strøm.

7. Sikker manuell drift

8. Fjernfeltdrift

• Bruk standard datakabel, maksimal avstand fra aktuatoren er 100 meter

• Den kan monteres på en vegg eller et brakett

• Drevet av den tilkoblede aktuatoren

• Valgfri eksplosjonssikker type

• IP68 for beskyttelse karakter

• Dobbelt tetningsstruktur

• Enkel innstilling

• Aktuatordataposter kan vises og lastes ned lokalt

9. Temperaturbeskyttelse

• For å forhindre at motoren overopphetes, har vi utstyrt motorviklingen med en temperatursensor for å direkte føle motortemperaturen og koble den til aktuatorens kontrollkrets.

10. Automatisk selvdiagnose

11. Øyeblikkelig reverseringsbeskyttelse

12. Fasesynkronisering

13. Ventilblokkeringsbeskyttelse

14. Konfigurerbart hovedgrensesnitt

• Ventilposisjonsinformasjon og status

• Ventilposisjonsinformasjon og momentverdi (digital)

• Ventilposisjonsinformasjon og dreiemomentverdi (analogt bilde)

• Ventilposisjonsinformasjon og kommandoinformasjon (digitalt eller analogt bilde)

Kommunikasjonsprotokoll

Den elektriske aktuatoren støtter Profibus DP og har følgende funksjoner:

Støtt PROFIBUS DP-V0.DP-V1.DP-V2 Funksjonsnivå

Høyhastighets datautveksling (opptil 1,5mbit/s - tilsvarer ca. . 0.3 MS/Actuator)

Kabellengden er omtrent 10 km (lengden mellom to aktuatorer er omtrent 1200m)

Omtrent 126 enheter kan festes

Redundant lineær topologi som et alternativ

For Profibus DP er den grunnleggende topologien gjennom RS485 -segmenttre struktur, som vist på figuren:

Den elektriske aktuatoren støtter Modbus RTU og har følgende funksjoner:

Rask datautveksling (opptil 115kbit/s - tilsvarende ca. . 30 MS/Actuator)

Kabellengde når omtrent 1200 meter uten mellomrelé mellom to aktuatorer)

Omtrent 247 enheter kan festes

Redundant lineær topologi som et alternativ

For Modbus RTU er den grunnleggende topologien gjennom RS485 -segmenttre struktur, den samme som Profibus DP.

HART -kommunikasjonsprotokollen vedtar frekvensskiftetasting (frekvensskiftnøkkel, FSK) -prinsipp, som er basert på BELL 202 kommunikasjonsstandard. Digitale signaler er representert med to frekvenser: 1200Hz representerer logikk "1", og 2200Hz representerer logikk "0". Siden den gjennomsnittlige komponenten i frekvenssignalet er null under kommunikasjon, vil det ikke påvirke overføringen av analoge signaler. Derfor kan sinusbølgene til disse to frekvensene overlegges på DC4 ~ 20MA analoge signal og overføres samtidig. På denne måten kan ikke bare det analoge signalet DC4-20MA brukes, men også den samme kabelen kan brukes til å realisere toveis multi-informasjonsoverføring med digitale signaler, og dermed ha funksjoner som å endre rekkevidden, dempingstid, PID-parametere, etc., som kan forbedre driftskvaliteten og styringseffektiviteten til systemet.

Produktvisning

Tekniske parametere

Fyt Actuator Performance Parameters (tre-fase 380V 50Hz)

Fyt Actuator Performance Parameters (enfase 220V 50Hz)

Dimensjoner

Fryt direkte montert

Fryt fotplate montert

Fryt Dimensions (direkte montert)

Fryt Dimensions (fotplate montert)

Fryt flensdimensjoner

Fabrikkbilder
