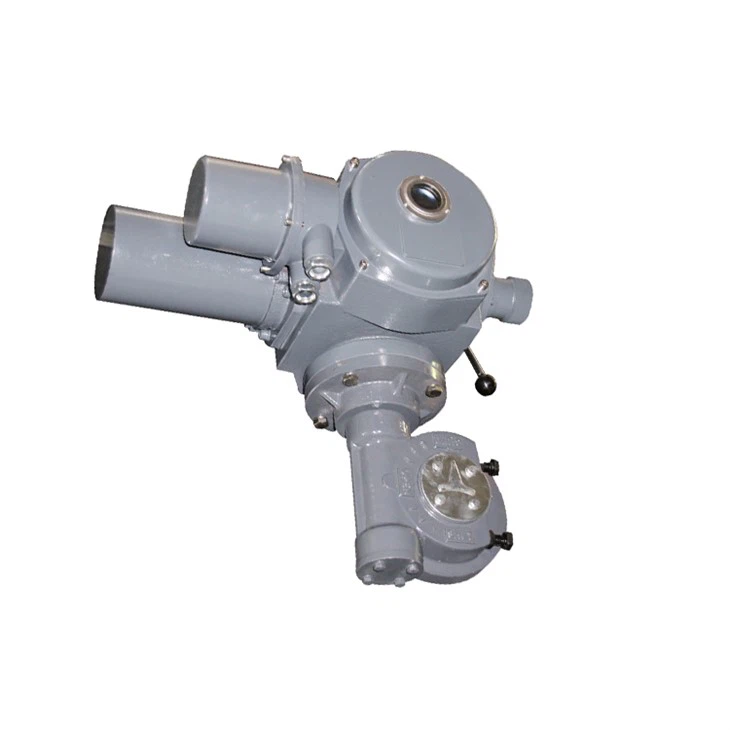

Elektrisk aktuator av typen DQW er egnet for spjeldventil, kuleventil, pluggventil og andre delsvingventiler og lignende utstyr. Produktet har kompakt struktur, stort startmoment, høy kontrollpresisjon, komplette funksjoner, pålitelig ytelse og enkel installasjon og justering. DQ er overlagret (DZW type pluss to-trinns redusering) / DQJ er en kvart-omdreinings elektrisk aktuator med en pidestall og en spak for spjeldet. Den er kombinert med en ventil for å danne en elektrisk ventil for å drive og kontrollere åpning og lukking av ventilen. Operatøren kan styre ventilen på avstand i kontrollrommet eller på stedet. Produktet er mye brukt i industrisektorer som vannforsyning og avløp, oppvarming, kraftstasjon, kjemi, mat, tekstil, papir, farmasøytisk, skipsbygging, stål og kull.
I henhold til brukermiljøet: DQW/DQJW er utendørs type, DQB/DQJB er Ex-proof type, DQZ/DQJZ er integrasjonstype, DQT/DQJT er integrert reguleringstype, DQBZ/DQJBZ er integrert Ex-proof type, DQBT/DQJBT er Ex-sikker integrert reguleringstype. Dreiemomentområde: 100N.m ~ 165000N.m
Ytelsen til dette produktet er i samsvar med bestemmelsene i JB/T8528-1997 "Technical Conditions for Ordinary Valve Electric Devices". Ekssikker ytelse oppfyller GB3836.1-83 "Generelle krav for Ex-sikkert elektrisk utstyr for eksplosive atmosfærer", GB3836.2-83 "Ekssikkert elektrisk utstyr for Ex-sikkert elektrisk utstyr "d"" og JB/T8529-1997-bestemmelser for tekniske betingelser for elektriske eksplosive ventiler.
Tekniske forhold og ytelsesparametre
3.1 Strømforsyning: Motoren er trefaset AC, 380V (spesiell bestilling 660V, 440V eller 220V), 50Hz (spesialbestilling 60Hz); kontrolllinjespenning 220V/50Hz (spesialbestilling 60Hz); fjernkontrollspenning 24VDC.
3.2 Arbeidsmiljø:
3.2.1 Omgivelsestemperatur: -20-+60 grad (spesiell bestilling-60-+80 grad)
3.2.2 Relativ temperatur: Mindre enn eller lik 90 % (ved 25 grader)
3.2.3 Vanlig og utendørs type for steder der det ikke finnes brennbare/eksplosive og ikke-korrosive medier; Ex-proof produkter er tilgjengelig i dI og dIIBT4. dI er egnet for ikke-gruvedrift arbeidsflater i kullgruver; dIIBT4 brukes i fabrikker og er egnet for eksplosive gassblandinger i T1-T4-gruppen med miljø IIA og IIB. (Se GB3836.1 for detaljer).
3.2.4 Beskyttelsesnivå: Utendørs type og Ex-proof type er IP55 (tilpassbar IP67).
3.3 Arbeidssystem: for en kort tid på 10 minutter (kan tilpasses i 30 minutter).
3.5 Hovedytelsesparametere
|
Type |
Utgangsmoment (Nm) |
Utgangshastighet (r/min) |
Driftstid for 90 graders sving(S) |
Maks stammediameter |
Med elektrisk modell av typen DZW |
Hastighetsstrøm (KW) |
Merkestrøm (A) |
|
DQW10 |
100 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW20 |
200 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW30 |
300 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW60 |
600 |
1 |
15 |
42 |
DZW5 |
0.12 |
0.57 |
|
DQW90 |
900 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW120 |
1200 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW200 |
2000 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW250 |
2500 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW300 |
3000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW400 |
4000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW500 |
5000 |
0.5 |
30 |
70 |
DZW30 |
0.75 |
2.62 |
|
DQW600 |
6000 |
0.5 |
30 |
80 |
DZW30 |
0.75 |
2.62 |
|
DQW800 |
8000 |
0.45 |
35 |
100 |
DZW45 |
1.1 |
4 |
|
DQW1000 |
10000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1200 |
12000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1600 |
16000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW2000 |
20000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW3200 |
32000 |
0.3 |
50 |
160 |
DZW120 |
3 |
7.9 |
|
DQW4000 |
40000 |
0.3 |
50 |
160 |
DZW180 |
4 |
8.87 |
|
DQW5000 |
50000 |
0.26 |
58 |
160 |
DZW250 |
5.5 |
12.05 |
|
DQW6300 |
63000 |
0.26 |
58 |
180 |
DZW350 |
7.5 |
15.6 |
|
DQW8000 |
80000 |
0.26 |
58 |
180 |
DZW500 |
10 |
20.5 |
|
DQW12000 |
120000 |
0.24 |
63 |
220 |
DZW500 |
10 |
20.5 |
|
DQW16500 |
165000 |
0.187 |
80 |
240 |
DZW650 |
11 |
24 |
Installasjonsdimensjoner og utseendedimensjoner
DQW10-DQW3200 utseendedimensjoner
|
Type |
Utseende dimensjoner |
|||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW10 |
80 |
98 |
289 |
570 |
86 |
321 |
196 |
250 |
110 |
526 |
|
DQW20 |
||||||||||
|
DQW30 |
||||||||||
|
DQW60 |
||||||||||
|
DQW90 |
100 |
115 |
371 |
590 |
102 |
425 |
230 |
365 |
126 |
638 |
|
DQW120 |
||||||||||
|
DQW200 |
125 |
150 |
371 |
590 |
120 |
425 |
300 |
365 |
160 |
704 |
|
DQW250 |
||||||||||
|
DQW300 |
||||||||||
|
DQW400 |
||||||||||
|
DQW500 |
160 |
195 |
371 |
590 |
115 |
425 |
358 |
365 |
197 |
770 |
|
DQW600 |
||||||||||
|
DQW800 |
160 |
195 |
515 |
810 |
115 |
516 |
358 |
470 |
197 |
885 |
|
DQW1000 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1200 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1600 |
200 |
248 |
540 |
830 |
135 |
660 |
430 |
550 |
215 |
930 |
|
DQW2000 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
|
DQW3200 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
DQW4000-DQW16500 utseendedimensjoner
|
Type |
Utseende dimensjoner |
||||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW4000 |
315 |
346 |
565 |
870 |
202 |
715 |
135 |
670 |
320 |
335 |
1325 |
|
DQW5000 |
|||||||||||
|
DQW6300 |
315 |
346 |
770 |
1170 |
202 |
845 |
150 |
670 |
550 |
335 |
1430 |
|
DQW8000 |
380 |
380 |
770 |
1170 |
225 |
845 |
150 |
650 |
550 |
406 |
1486 |
|
DQW12000 |
602 |
410 |
770 |
1107 |
235 |
845 |
150 |
1050 |
550 |
525 |
2027 |
|
DQW16500 |
696 |
422 |
770 |
1107 |
285 |
845 |
150 |
1100 |
550 |
590 |
2188 |
