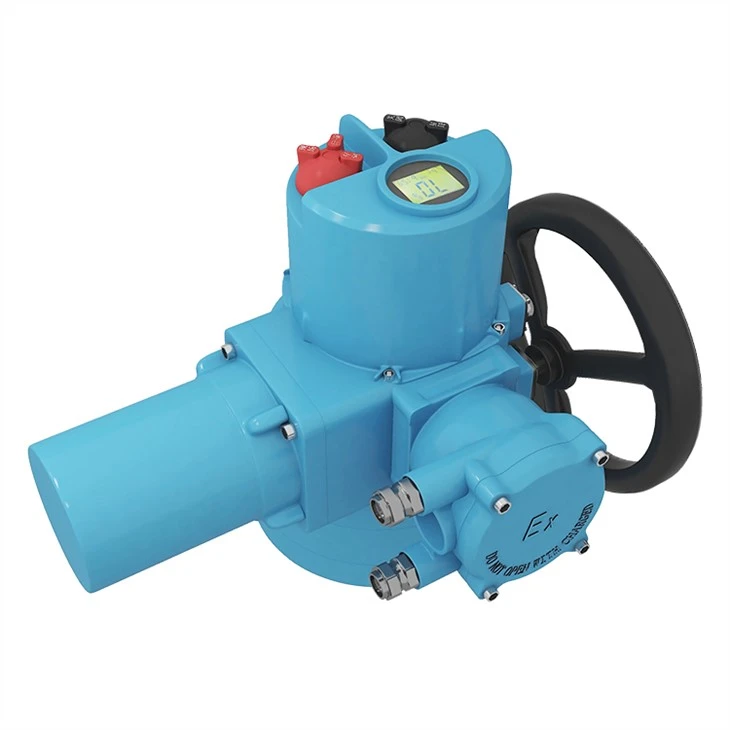

identifiserende aktuatordeler
Hånd Auto Spak
Går tilbake til autoposisjon når motoren er koblet inn med mindre den er låst i håndposisjon. Merk: Det vil kreves mer innsats for å betjene denne spaken når aktuatoren har satt seg på slutten av bevegelsen.
Håndhjul
Manuell drift aktiveres ved å trekke den automatiske håndspaken opp mot håndhjulet.
Mekaniske stoppere
To stoppbolter er utstyrt med et innstillingsområde på 80 grader til 100 graders total utgangsbevegelse.
Toppdekselet
6 festebolter for å sikre at tetning oppnås langs hele profilen.
Kanalinnføringer
Det følger med to kabelinnganger for strøm - og kontrollkabler .
Terminaldeksel
Sikret med 4 festebolter og forseglet med O-ring.
Pak adapter
Kun påkrevd for 3-fase Q-pakaktuatorer.
Montering og igangkjøring av aktuatoren

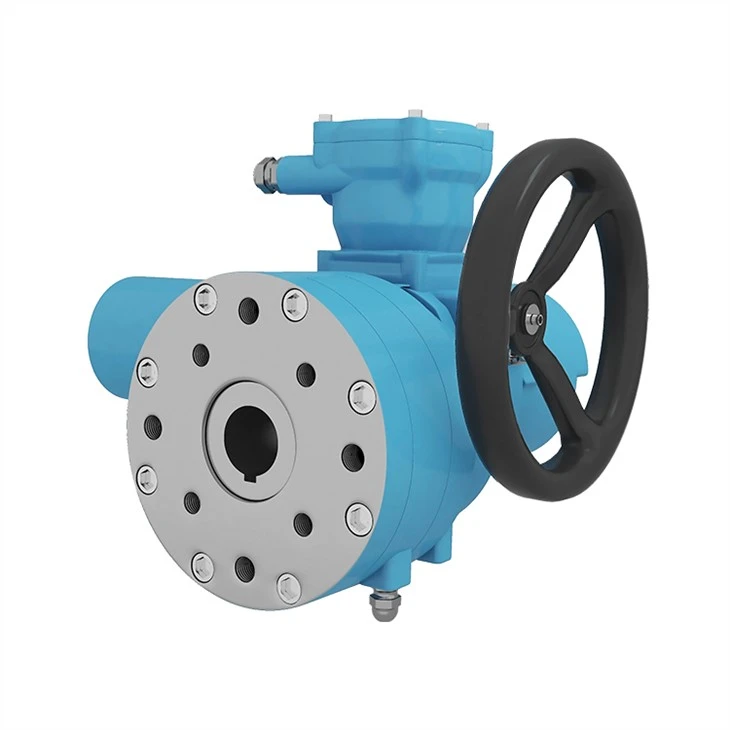

Drivbøssing Fjerning av drivbøssingen fra aktuatorbasen krever fjerning av låseringen (Q100) eller fjerning av festeskruen (Q300/Q450/Q650) Bestem riktig kilesporposisjon på drivbøssingen med ventilen i helt åpen posisjon. Maskindrivbøssing som passer til ventilspindelen. Sett sammen drivbøsningens toaktuatorbase igjen og fest med låsering eller festeskrue.
Montering til ventilen Se aktuatorvekttabellen, avsnitt 1 for å bestemme lysvekten. Sørg for at ventilen er godt festet før du monterer aktuatoren på den, da kombinasjonen når den er boltet sammen kan være topptung og derfor ustabil. Det kan være nødvendig å bruke løfteutstyr for å støtte aktuatoren på riktig måte under montering. Se fig. 2.2.1 for veiledning om korrekt slingmetode ved montering på vertikal ventilaksel. Opplært og erfarent personell bør brukes for å sikre at sikker løftepraksis følges til enhver tid. En passende monteringsflens i samsvar med Iso 5211 må monteres på ventilen. Sørg for at posisjonen til både valsen og aktuatoren er den samme, dvs. både åpen eller begge lukket. Senk aktuatoren ned på ventilen ved å justere drivmutterens kilespor eller maskinert firkantet på ventilakselen. Fest aktuatoren til valeflangen ved hjelp av 4 bolter eller bolter av passende størrelse og materiale. samsvarer med lso klasse 8.8, flytegrense 628 N/mm2.
Stille inn mekaniske stopp Instruksjoner for bruk med klokken til dosedrift. Q Range aktuatorer er konstruert for å stoppe dreiemomentet ved hver ende av bevegelsen mot de integrerte mekaniske stopperne. Hver stoppbolt inkluderer 10 graders justering, noe som resulterer i 80 grader til 100 graders ventilbevegelse. Innstilling av stoppboltene kan gjøres i hvilken som helst rekkefølge. Når du ser på aktuatorens unormale orientering, er den venstre stoppbolten Åpen kjørestopp og høyre stoppbolt er Lukk kjørestopper. Fremgangsmåte Løsne begge mekaniske stoppere to omdreininger. Koble inn hånden/autoeveren ved å trekke opp mot aktuatorhåndhjulet. Aktuatoren vil forbli inne til elektrisk drift skjer. Vikle aktuatoren med hånden til den nøyaktige endeposisjonen er nådd. Skru inn den passende mekaniske stopperen så langt det går, og stram låsemutteren for å feste stoppebolten på plass. Gjenta denne prosessen for den motsatte enden av reisen.
Tilkobling Kontroller at forsyningsspenningen samsvarer med strømforsyningen som er oppført på aktuatorens navneskilt. En bryter eller effektbryter må være inkludert i ledningsinstallasjonen til aktuatoren. Bryteren eller effektbryteren skal monteres så nærme aktuatoren som mulig og merkes for å indikere at den er frakoblingsenheten for aktuatoren. Aktuatoren må beskyttes med en overstrømsbeskyttelsesenhet som er klassifisert i henhold til PUB007-006elektriske motorytelsesdata for oRange-aktuatorer. Fjern terminaldekselet for å avdekke aktuatorens rekkeklemme og den medfølgende idriftsettelsespose. Inkludert vil være terminalskruer og skiver, erstatningsdekselpakning, koblingsskjema og instruksjonsmanual.
Kabelinnføringer Fjern transportplugger og erstatt dem med kabelgjennomføringer som passer for inngangskabelens størrelse og miljø. Alle gjengeadaptere, kabelgjennomføringer eller rør må være fullstendig forseglet for å opprettholde IP68-beskyttelsen. Tett ubrukte kabelinnføringer med en gjenget plugg av stål eller messing. Alle rørfittings må være i samsvar med den påkrevde sertifiseringen for farlige områder hvis aktuelt.

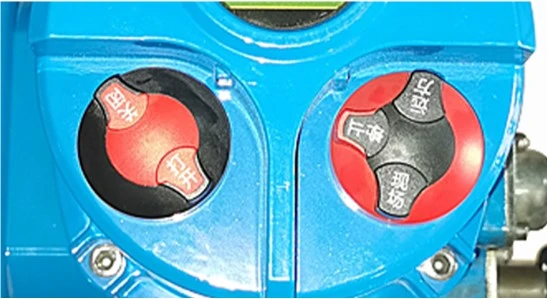

Betjening av aktuatoren Slå på strømforsyningen til aktuatoren. Velge lokal eller fjernkontroll Den røde modusvelgeren aktiverer enten LOKAL eller FJERNkontroll, låsbar i hver posisjon ved hjelp av en hengelås. Når velgeren er låst i LOKAL eller FJERN-posisjon, er sToP-funksjonen fortsatt tilgjengelig. Velgeren kan også låses i STOPP-posisjon for å forhindre all elektrisk drift.
Lokal kontroll Velg LOKAL med modusvelgeren. ÅPNE/LUKKET-velgeren kan nå brukes til å betjene aktuatoren. STOP er tilgjengelig ved å dreie modusvelgeren til STOP-posisjon.
Fjernkontroll Velg REMOTE med modusvelgeren. Aktuatoren vil reagere på fjernkontrollsignaler, se aktuatorens koblingsskjema. ÅPNE/LUKKET-velgeren vil ikke fungere i FJERN. STOP er tilgjengelig ved å dreie modusvelgeren til STOP-posisjon.
Vekt
