Vind-sol hybrid elektrisk aktuator bruker solenergi og vindenergi for intelligent å levere strøm til aktuatoren gjennom kontrolleren i en komplementær form, og samtidig lader batteriet for å oppnå formålet med energisparing og utslippsreduksjon, løse problemet av utilstrekkelig solenergiproduksjon alene, og fremme bærekraftig utvikling i enkelte områder.
Solenergi og vindenergi er svært komplementære både tidsmessig og geografisk. I dårlig vær er det ofte ledsaget av sterk vind. Når solenergiproduksjon ikke er ideelt, er det ofte når vindenergi er rikelig. I dette tilfellet kan hybridkraftproduksjonssystemer for vind og sol brukes til å erstatte tradisjonell solenergiproduksjon. system. Vind-sol hybrid kraftproduksjonssystemet har egenskapene til miljøvern, forurensningsfritt, vedlikeholdsfritt og enkel installasjon og bruk.
Struktur og prinsipp for vind-sol hybrid strømforsyningssystem
Vind-sol hybrid kraftforsyningssystemet består hovedsakelig av vindturbiner, solcelleceller, kontrollere, batterier, vekselrettere, AC og DC belastninger, etc. Et sammensatt fornybar energi kraftgenereringssystem som integrerer teknologi.
(1) Vindkraftproduksjonsdelen er å bruke vindturbinen til å konvertere vindenergien til mekanisk energi, konvertere den mekaniske energien til elektrisk energi gjennom vindgeneratoren, deretter lade batteriet gjennom kontrolleren og levere strøm til lasten gjennom omformeren;
(2) Den fotovoltaiske kraftgenereringsdelen bruker den fotovoltaiske effekten til solcellepanelet for å konvertere lysenergi til elektrisk energi, lader deretter batteriet og konverterer likestrøm til vekselstrøm gjennom omformeren for å forsyne lasten elektrisitet;
(3) Vekselrettersystemet består av flere vekselrettere, som konverterer likestrømmen i batteriet til standard AC220v eller AC380V vekselstrøm, for å sikre normal bruk av vekselstrømbelastningsutstyr. samtidig.
Den har også en automatisk spenningsstabiliseringsfunksjon, som kan forbedre strømforsyningskvaliteten til vind-sol hybrid kraftproduksjonssystemet;
(4) Kontrolldelen bytter kontinuerlig og justerer arbeidstilstanden til batteripakken i henhold til endringene i solskinnsintensitet, vindstyrke og belastning:
på den ene siden sendes den justerte elektriske energien direkte til DC- eller AC-lasten.
På den annen side sendes overflødig elektrisk energi til batteripakken for lagring.
Når kraftproduksjonen ikke kan møte behovene til lasten, sender kontrolleren den elektriske energien til batteriet til lasten, og sikrer at hele systemets kontinuitet og stabilitet i arbeidet;
(5) Batteridelen er sammensatt av flere batterier, som spiller to roller energiregulering og lastbalanse i systemet på samme tid.
Den konverterer den elektriske energien fra vindkraftproduksjonssystemet og det solcelleanlegget til kjemisk energi og lagrer det for bruk når strømforsyningen er utilstrekkelig.
Vind-sol hybrid kraftproduksjonssystemet kan operere i følgende tre moduser i henhold til vind- og solstrålingsendringene:
Vindturbinene leverer strøm til lasten alene; Det fotovoltaiske kraftgenereringssystemet leverer strøm til lasten alene; Vindturbinene og solcelleanlegget leverer i fellesskap strøm til lasten.
Sammenligning av vind-sol hybrid strømforsyning og enkel energi strømforsyning
Sammenlignet med vindkraft eller fotovoltaisk kraftproduksjon alene, har vind- og solenergihybridkraftforsyning følgende fordeler: Ved å utnytte komplementariteten til vindenergi og solenergi kan en relativt stabil utgang oppnås, og systemet har høy stabilitet og pålitelighet; samtidig som den samme strømforsyningen sikres, kan kapasiteten til energilagringsbatteriet reduseres kraftig; gjennom rimelig design og matching, kan den i utgangspunktet drives av et vind-sol hybrid strømforsyningssystem, og det er lite eller ingen behov for å starte en reservestrømkilde som et dieselgeneratorsett, som kan oppnå bedre sosiale og økonomiske fordeler.

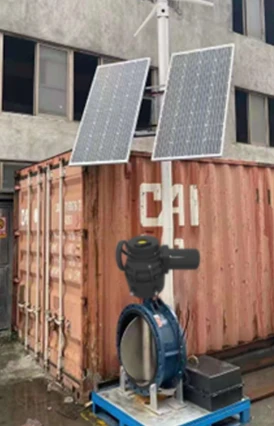

Spesifikk bruk i elektrisk ventilkontrollsystem
På grunn av den brede anvendelsen av elektriske ventiler, er det også mange steder hvor de brukes i avsidesliggende områder som ikke har strømforsyningsforhold; vind og sol komplementær strømforsyning løser strømforsyningsproblemet for hele systemet;
Strømforsyningsmodus: DC24V, DC48V, DC72V;
Inversjon: AC220V og AC380V;
På grunn av de høye kostnadene til omformersystemet, det høye strømforbruket til selve omformeren og den lave effektiviteten til omformerprosessen, bør strømforsyningssystemet til den elektriske ventilen bruke likestrømforsyning så mye som mulig;
A. Strømforsyningsmodus: vind- og solhybrid;
B. Antall ganger hver bryter er slått på: 2-3 ganger telles én bryter frem og tilbake, og hver gang er ca. 8 minutter;
C. Trådløs kommunikasjonsmetode: 4G;
D. Skyplattform: tilgang til kundens eksisterende skyplattform, og den spesifikke tilkoblingsmetoden og avtalen vil bli diskutert separat; E. Strømforsyningskapasitet: innen 14 påfølgende kalenderdager med regnværsdager, må systemet fungere normalt;
F. Sensorer konfigurert bak ventilen: strømningsmåler, trykktransmitter;
Hovedkomponentene i vind-sol hybrid kraftgenereringssystem
