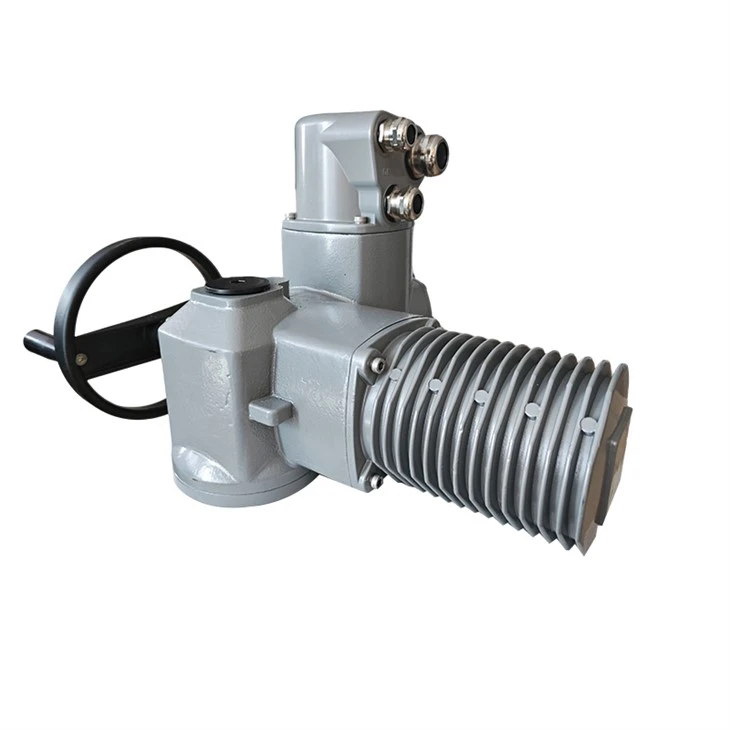

Multi-sving elektrisk aktuator
OVERSIKT
Navn: Frya Electric Actuator
Moment: opp til 16000nm
Signal: 0/4-20MA
I henhold til kravene til ISO5210, kan flersvingaktuatorer tåle skyvekraften fra ventilen og overføre til ventilen et dreiemoment som får den til å rotere minst en sving. Vanligvis må aktuatorer med flere svinger fullføre flere svinger, og portventiler må utstyres med løftestammer. De krever at aktuatorer med flere svinger skal utføre flere rotasjonsvirkninger. Derfor er multi-sving-aktuatorer utstyrt med hule sjakter for å drive portventilstammen. De driver portventiler, klodeventiler og andre ventiler ved å sende ut dreiemoment. Manuell drift av ventiler som bruker håndhjul er også en standardfunksjon for aktuatorer. Kontrollenheten behandler data for å betjene aktuatoren i åpnings- og lukkeanvisningene. Vanligvis fungerer kontrollenheten som et elektrisk grensesnitt med DCS -operativsystemet, utstyrt med lokal kontroll og integrert i aktuatoren.
Produktfordeler
Diversifiserte behov
Prosessteknologisider for å støtte rørledninger og automatiserte ventiler er over hele verden. Ikke bare stedet og ventiltypen er viktige faktorer i valg av elektriske aktuatorer, men også klimamiljøet for drift på stedet er avgjørende. Fry-A Electric Actuators garanterer sikker og pålitelig service under forskjellige ekstreme miljøforhold.
Overlegen ytelse
Kvalitetssikring
Bare når alt utstyr på stedet gir pålitelig service gjennom hele livet, kan hele prosessstedet være effektivt, økonomisk og trygt.
Lang garantiperiode
Grunnleggende komponenter i elektrisk aktuator
Den grunnleggende elektriske monteringen av aktuatoren inkluderer følgende komponenter: motor, orm gir, teller, nødoperasjon håndhjul, elektriske tilkoblinger og ventilstasjonstilkoblinger.
Disk
Telleren inkluderer et sensorsystem for overvåking av ventilposisjon og ventilmoment, som brukes til å registrere den mekaniske terminalposisjonen og dreiemomentet.
Ventilstasjonstilkobling
Den hule akselen overfører dreiemomentet til utgangsdrevet bussing via indre splines.
Utgangsflensen er bearbeidet med en lokalisert sjef som standard.
Hovedfunksjoner
Beskyttelsesklasse
Selbeskyttelsen er i samsvar med EN 60529 -standarden og beskyttelsesnivået er oppgradert til IP68. IP68 betyr at den kan nedsenkes i vann på en dybde på 8 meter i opptil 96 timer. I løpet av fordypningsperioden kan 10 operasjoner utføres.
Omgivelsestemperatur
ON-OFF TYPE
Standard -40 grader ~ +80 grad
Valgfritt -60 grader ~ +60 grad
Modulerende type
Standard -40 grader ~ +60 grad
Valgfritt -60 grader ~ +60 grad
Vi kan oppfylle større krav til spesielle temperaturer.
Korrosjonsbeskyttelse
Produktets høye nivå av korrosjonsbeskyttelse bestemmer holdbarheten. Korrosjonsbeskyttelsessystemet er basert på kjemisk forbehandling, og hver komponent er pulverbelagt i to lag. I henhold til korrosivitetsklassifiseringen i henhold til ISO 12944-2, tilbyr vi forskjellige korrosjonsbeskyttelseskarakterer som passer til forskjellige applikasjonsmiljøer.
Eksplosjonssikker karakter
Prinsippet om eksplosjonssikkert utstyrsdesign er at selve utstyret ikke vil bli en kilde til tenning i et eksplosivt miljø, og det vil heller ikke produsere gnister eller overopphete overflaten den eksplosjonssikre karakteren er exdeii CT4/T3GB; EXD IICT4/T3GB
MILJØ
Herdemidler lag
Funksjonell belegg øker vedheftet av maling på hulromsoverflaten
Første pulverlakklag
Dette laget er et epoksybasert pulverbelegg. Dette laget sikrer den beste vedheftet mellom skalloverflatefinishen og belegget
Andre pulverbeleggslag
Dette laget er et polyuretanbasert pulverbelegg. Dette laget er hovedbarrieren mot korrosjon fra kjemikalier og forvitring.
Den optimaliserte purningsmetoden for pulver-spray skaper den beste korrosjonsmotstanden.
Kontrollmodus
Ekstern kontroll Alle aktuatorsignaler, for eksempel grensebryter -signaler, dreiemomentbryter -signaler, motorisk termisk beskyttelse og ventilposisjon, kan overføres til den eksterne kontrollenheten for videre prosessering. Når du designer kontrolllogikkarkitekturen, er det nødvendig å vurdere de nødvendige beskyttelsesmekanismene fullt ut og minimere forsinkelsestiden.
Kontaktorenheten som brukes til å kontrollere driften av motoren er installert i den eksterne kontrollenheten og koblet til aktuatoren via en kabel.
Når et lokalt kontrolloperasjonsgrensesnitt er nødvendig, skal det lokale kontrolloperasjonsgrensesnittet installeres i nærheten av aktuatoren og integreres med den eksterne kontrollenheten.
Integrert kontroll
Når aktuatoren drives på, kan aktuatoren med integrert kontrollenhet betjenes av driftselementene i den lokale kontrollen. Kontrollenheten er fullt tilpasset aktuatoren. Aktuatoren kan settes opp på stedet uten å koble til DCS -systemet. Bare overføring og utveksling av driftskommandoer og tilbakemeldingssignaler er nødvendig mellom kontrollsystemet og aktuatoren. Avslutningen av motoren er fullført øyeblikkelig i enheten.
Fieldbus
Bruken av busskabler kan spare mye plass i kontrollskapet, og det er mer åpenbart at den tradisjonelle inngangs- og utgangssignallinjetilkoblingen er utdatert. Bruken av to-kjerne-kabler forenkler igangkjøringsfasen og reduserer kostnadene for kabler i langdistansefeltet.
En annen stor fordel med Fieldbus -teknologi er overføring av forebyggende vedlikehold og diagnostisk informasjon til kontrollrommet. Derfor integrerer FieldBus -teknologi alle FieldBus -enheter i kapitalstyringssystemet for å støtte sikkerhetsbeskyttelsesmålene for bruk av feltenheter. Aktuatorer utstyrt med intelligente integrerte kontrollenheter kan brukes på forskjellige vanlige standardtyper av FieldBus -systemer i prosessautomatisering.
Funksjoner
Diversifiserte behov
Prosessteknologisider for å støtte rørledninger og automatiserte ventiler er over hele verden. Ikke bare stedet og ventiltypen er viktige faktorer i valg av elektriske aktuatorer, men også klimamiljøet for drift på stedet er avgjørende. Frya elektriske aktuatorer garanterer trygge og pålitelige tjenester under forskjellige ekstreme miljøforhold.
Pålitelighetskrav
Bare når alt feltutstyr gir pålitelig service gjennom hele levetiden, kan hele prosessstedet være effektivt, økonomisk og trygt. Den planlagte levetiden til mange nettsteder er flere tiår, så aktuatoren er pålagt å kunne operere og tjene pålitelig i løpet av denne levetiden. Selv om produktet er avviklet, kan Frya selvfølgelig fortsette å gi reservedeler til disse produktseriene.
Parametere
Produktvisning
Produkt ekte skudd
Selskapets introduksjon
Freya ble grunnlagt i 2014 og handler hovedsakelig i ventiler, aktuatorer, elektriske ventilaktuatorer, elektriske ventiler og andre væskekontrollprodukter og tjenester. Det fokuserer på prosessindustrifeltet og har lenge vært forpliktet til å tilby profesjonelle væskekontrollløsninger for prosessindustrier som elektrisitet, stål, byggematerialer og vannbehandling. I henhold til faktiske arbeidsforhold, gjennom nødvendig feltundersøkelse og teknisk avsløring, gir det kundene trygt, økonomisk og miljøvennlig utvalg og design, strengt forsyninger og guider installasjon og igangkjøring i samsvar med kontraktskrav, og overlater for bruk når standardene er oppfylt. Selskapet har alltid fokusert på å forbedre innovasjonsevnen, og har oppnådd en serie innovative resultater ved å øke FoU -investeringen og introdusere teknologi. I løpet av de siste årene har selskapet vellykket søkt om ikke-invasive utseende patenter og patentsertifikater for verktøymodell. Disse innovative prestasjonene har forbedret selskapets kjernekonkurranse.
Applikasjoner
Sertifikater
