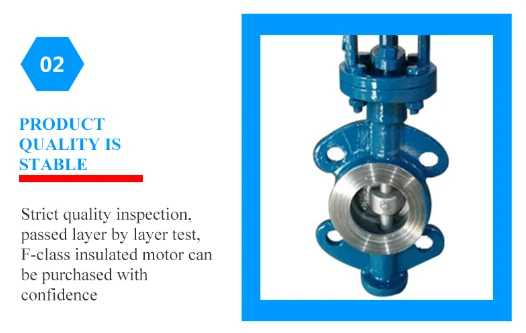

Elektrisk aktuator med ventil
Strukturelle funksjoner og bruksområder
Metallforseglings sommerfuglventilserieprodukter er lang levetid, energisparende sommerfuglventiler. Produktene er i samsvar med de nasjonale standardene JB/T8527-97 (metalltetning butterflyventil), GB/T13927-92 (universell ventiltrykktest) standarder og andre relaterte standarder for ventiler. Dette produktet består av ventilhus, sommerfuglplate, tetningsring, transmisjonsmekanisme og andre hovedkomponenter. Strukturen er utformet ved å bruke det tredimensjonale eksentriske prinsippet, og en ny prosesseringsteknologi som er kompatibel med elastisk forsegling og hard og myk flerlags forsegling gjør at sommerfuglventilen kan redusere momentkraften under drift, og oppnå arbeidsbesparende og energisparende funksjoner . Dette sikrer den generelle påliteligheten til spjeldventilen når det gjelder korrosjonsmotstand, høy temperaturbestandighet og slitestyrke. Denne sommerfuglventilen er egnet for bruk i mat, medisin, petrokjemisk industri, kraftverk, stålverk, industriell miljøvernvannbehandling og høyhus, som den beste enheten for å regulere strømning og kutte av væsker i vannforsyning og avløpsrørledninger.
Egenskaper
1. Butterfly plate tetningsringen er en myk og hard laminert metallplate, som har de doble fordelene med metall hard forsegling og elastisk forsegling. Den har utmerket tetningsytelse uavhengig av lave eller høye temperaturforhold.
2. Ved å ta i bruk en trippel eksentrisk struktur, har ventilsetet og sommerfuglplaten nesten ingen friksjon, og har en tettere tetningsfunksjon når de er lukket.
3. Ventilhusets tetningsflate er laget av rustfritt stål og koboltbasert karbid. Tetningsflaten er slitesterk og har lang levetid.
4. Unik struktur, fleksibel drift, arbeidsbesparende, praktisk, ikke påvirket av høyt eller lavt middels trykk, pålitelig tetningsytelse og lang levetid.
Ytelsesspesifikasjoner
Introduksjon til deler
Arbeidsprinsipp
Butterflyventilen er en ventil som åpnes og lukkes ved å rotere ventilstammen mens den driver skiven til å rotere. I den sylindriske kanalen til sommerfuglventilkroppen roterer den skiveformede sommerfuglplaten rundt aksen, og roterer hovedsakelig skiven 90 grader for strømningskontroll. , når skiven når 90 grader, er ventilen i helt åpen tilstand. Samtidig kan vinkelen på skiven endres for å justere mediumstrømmen. Den er vanligvis installert i rørets diameterretning. Selve spjeldventilen og ventilstammen har ingen låseevne. For å effektivt justere strømningshastigheten er det nødvendig med en snekkegirredusering. En sommerfuglventil utstyrt med en snekkegirreduksjon gjør ikke bare sommerfuglventilen selvlåsende, men endrer også driftsytelsen til sommerfuglventilen og regulerer middels strømningshastighet mer nøyaktig. .
Funksjoner av sommerfuglventil
(1) Enkel struktur og små ytre dimensjoner. På grunn av sin kompakte struktur, korte strukturelle lengde, liten størrelse og lette vekt, er den egnet for store diametre. (1) Enkel struktur og små ytre dimensjoner. På grunn av sin kompakte struktur, korte strukturelle lengde, liten størrelse og lette vekt, er den egnet for store diametre. (3) Den er lett å åpne og lukke raskt, har god justeringsytelse, og sommerfuglplaten roterer 90 grader. Både åpning og lukking kan gjennomføres. Ved å endre rotasjonsvinkelen til sommerfuglplaten kan strømningshastigheten kontrolleres trinnvis. (4) Åpnings- og lukkemomentet er lite. Siden sommerfuglplatene på begge sider av den roterende akselen i utgangspunktet påvirkes likt av mediet, og dreiemomentet genereres i motsatte retninger, er åpning og lukking mindre arbeidskrevende. (5) Lavtrykksforseglingsytelsen er god. Tetningsoverflatematerialene er vanligvis laget av gummi og plast, så tetningsytelsen er god. Begrenset av materialet til tetningsringen, er driftstrykket og driftstemperaturområdet til sommerfuglventilen lite. Imidlertid har driftstrykket og driftstemperaturområdet til hardt forseglede spjeldventiler blitt betydelig forbedret.
