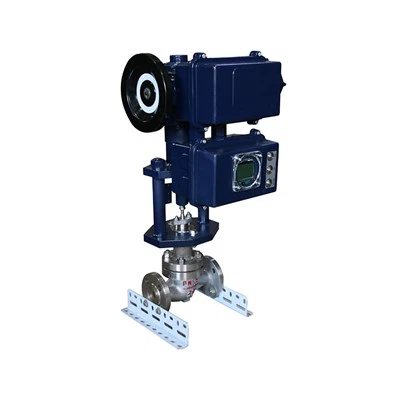

Styreventil
Oversikt
Gassventil, også kjent som kontrollventil, er en enhet som bruker kraftdrift for å endre væskestrømmen i et prosesssystem. Fordi International Electrotechnical Commission (IEC) definerer strupeventilen (kalt Control Valve i utlandet) som: "Tilslutningselementet dannet av den kraftdrevne enheten i prosesssystemet, som inkluderer en nettdel, og det er en endringsprosess inni. Hoveddelen av væskestrømningshastigheten er forbundet med en eller flere aktuatorer. Aktuatoren brukes til å reagere på signalet som sendes av kontrollelementet. Regulatoren består av to deler: aktuatoren og ventildelen. Aktuatoren er reguleringsventilens drivanordning, som genererer en tilsvarende skyvekraft i henhold til signaltrykket, slik at skyvestangen produserer en periode med forskyvning, og derved driver spolen til modulasjonsventilen til å bevege seg. Ventildelen er den modulerende delen av modulasjonsventilen ventil. Den er direkte forbundet med mediet og gjennom forskyvningen av aktuatorens trykkstang endres strupeområdet til reguleringsventilen for å oppnå formålet med regulering. Reguleringsventiler er hovedsakelig delt inn i tre typer: pneumatiske reguleringsventiler, elektrisk styring ventiler og hydrauliske kontrollventiler i henhold til deres energikilder. Forskjellen ligger i de matchende aktuatorene. Den pneumatiske reguleringsventilen bruker trykkluft som strømkilde, og er utstyrt med en pneumatisk aktuator; den elektriske reguleringsventilen bruker elektrisitet som strømkilde, og er utstyrt med en elektrisk aktuator; den hydrauliske reguleringsventilen bruker hydraulisk trykk som kraftkilde, og er utstyrt med en aktuator. I henhold til behov kan modulasjonsventilen utstyres med diverse tilbehør for å gjøre den mer praktisk å bruke, mer perfekt i funksjon og bedre ytelse. Dette tilbehøret inkluderer ventilposisjonere, håndhjulmekanismer og elektriske omformere
Ventildekselform
Valg av ventilhusmateriale
Grunnleggende prinsipper for materialvalg
Høytemperatur materiale
Som et høytemperaturmateriale er det nødvendig å fullt ut vurdere høytemperaturstyrken, endringen av den metallografiske strukturen ved høy temperatur og korrosjonsmotstanden. Det er generelt påkrevd at legert stålmaterialer inneholder krom, nikkel og molybdenelementer. I tillegg, ved høy temperatur og høyde, korroderes stål av hydrogen, som vanligvis forårsaker avkulling og sprøhet. Etter at metallelementer som krom, nikkel, molybden er tilsatt stålet, kombineres det med karbonelementer for å forbedre stålets hydrogenkorrosjonsbestandighet.
Kryogent materiale
Når du velger lavtemperaturmaterialer, er det nødvendig å fullt ut vurdere materialets lavtemperaturpåvirkningsverdi, og også vurdere sprøheten til materialet som reduserer seigheten ved lave temperaturer. Derfor må materialene som brukes under lave temperaturforhold ha tilstrekkelig seighet ved lave temperaturer. Stålmaterialene som brukes til ventiler ved forskjellige temperaturer må nå slagenergien spesifisert i standarden ved gjeldende temperatur for å være sikre og pålitelige. Austenittisk rustfritt stål har relativt stabile lavtemperatur mekaniske egenskaper, så det brukes ofte.
Kavitasjonsbestandig materiale
Når væsken er en væske, spesielt når blinking eller kavitasjon oppstår, må kavitasjonsmotstanden til materialet vurderes fullt ut. Kavitasjonsbestandige materialer er hovedsakelig delt inn i to typer:
en. Materiale med høy hardhet. (Varmebehandlingsmetoden øker hardheten);
b. Et materiale med et sterkt oksidlag, høy seighet og utmattelsesstyrke. (Overflatevarmebehandling forbedrer overflatehardheten til materialet);
c. Lokalt herdede materialer. (overflatebehandling);
Korrosjonsbestandig materiale
Mengden korrosjon av metallmaterialer er generelt delt inn i generell korrosjon, spaltekorrosjon, intergranulær korrosjon, hullkorrosjon, spenningskorrosjon osv. Ingen enkelt materiale er motstandsdyktig mot alle typer korrosjon. Faktisk er korrosiviteten til materialer også relatert til væsketype, konsentrasjon, temperatur og om væsken inneholder oksidant og strømningshastighet, noe som gjør valg av materialer mer komplisert. Vanlig brukte korrosjonsbestandige materialer for kontrollventiler er hovedsakelig foringsmaterialer som PTFE og F46, eller ulike spesialmetaller som austenittisk rustfritt stål, 20 # legert stål, Hastelloy B, Hastelloy C og titan med høye kostnader.
Ventil intern komponentmateriale
Hovedmetoden for herdingsbehandling
Vanlig brukte materialer for ventil indre komponenter er SUS304, SUS316, SUS316L. SUS410, SUS420, etc., i henhold til forskjellige væskeforhold, bør tilsvarende behandling utføres. Herding må utføres for å kontrollere kavitasjonsvæske, væske som inneholder faste partikler og høytemperatur- og høytrykkssituasjoner. behandling for å forlenge levetiden til ventilen.
Varmebehandling
a.304/316 løsningsbehandling Denne serien av materialer er austenittisk rustfritt stål og brukes hovedsakelig i korrosive medier eller lavtemperaturapplikasjoner. Når mediet er sterkt etsende, må det behandles med fast løsning. Formålet med løsningsbehandling er å forbedre hardheten og korrosjonsbestandigheten til materialer. Temperaturområde -196~530 grader
b.410/420 quenching og tempering behandling (quenching + tempering) Denne serien av materialer er martensittisk rustfritt stål, som er et utmerket kavitasjonsbestandig materiale, og det må bråkjøles og tempereres når det brukes i høy temperatur og høytrykksdifferensial applikasjoner. Hensikten med bråkjøling og tempereringsbehandling er å øke hardheten til materialet sterkt og forlenge levetiden under vanskelige arbeidsforhold. Temperaturområde -45~425 grader
c.17-4PH-utfellingsherdingsbehandling På grunnlag av den kjemiske sammensetningen av rustfritt stål tilsettes forskjellige typer og mengder forsterkningselementer, og forskjellige typer og mengder karbider, nitrider, karbider og intermetalliske forbindelser utfelles gjennom nedbørsherdeprosess, som ikke bare forbedrer stålets styrke, men også opprettholder tilstrekkelig seighet. En klasse av høyfast rustfritt stål, referert til som nedbørsherding. Temperaturområde -45~425 grader
Overflateherding
Overflatevarmebehandling er delt inn i to kategorier: overflatekjøling og overflatekjemisk varmebehandling. en. Flammevarmeflateslukking, kontaktelektrisk varmeflateslukking, induksjonsvarmeflateslukking, etc. b. Karburering, nitrering, karbonitrering, boronisering av krom, kobberisering, etc.
Overflatebehandling
Stellite overflatebehandling (hovedkomponenter Co, Cr, W) er en vanlig herdebehandlingsmetode med utmerket korrosjonsbestandighet. Det er to metoder for Stellite overflatesveising, full overflatesveising og delvis overflatesveising. Det er ingen standardregulering for den spesifikke overflatesveisemetoden, og den avhenger vanligvis av væskens forskjellige trykk og temperaturer og om væsken inneholder partikler. Typene for overflatesveising er som følger:
Valg av tetningsmateriale i ventilen
Introduksjon av balansetetningsring
Fjæraktiverte PTFE-tetninger er høyytelsestetninger med spesielle fjærer inne i U-formet PTFE. Passende fjærkraft pluss systemstrømningstrykk presser ut tetningsarbeidsleppen og presser forsiktig den forseglede overflaten for å gi en meget god tetningseffekt. Dens tettende arbeidsleppe er optimalt kort og tykk for redusert friksjon og lengre levetid.
