Manuell roterende sommerfuglventil
Flens type sommerfuglventil

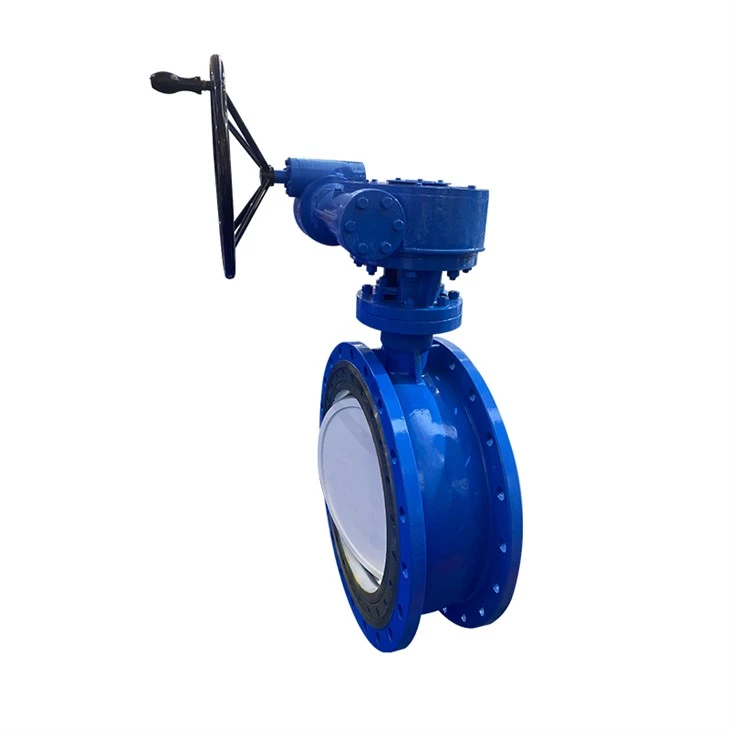

Manuell orm gir sommerfuglventil er en ventil som driver sommerfuglplaten til å rotere gjennom en orm giroverføringsmekanisme. Det brukes hovedsakelig til å kutte av, regulere og strømningskontroll av medier i rørledninger. Kjernefunksjonen er å forsterke dreiemomentet ved å rotere ormutstyret manuelt, og føre sommerfuglplaten til å rotere 0 grader ~ 90 grader for å oppnå åpning og lukking.
Produktfunksjoner
Kompakt og lett struktur
Lavt vedlikehold og lang levetid
Korrosjonsresistent støpt stålventil kropp
Null lekkasje Myk tetning
Manuell arbeidsbesparende operasjon
Multi-scenario-applikasjon
DN50 ~ DN1000 PN10 ~ 16
Temperaturmotstand -20c ~ 300C
Gjeldende for væske/gass/pulver
Den generelle strukturen er kompakt, bare noen få deler er nødvendig for å fullføre monteringen, liten størrelse, lett vekt, praktisk for bruk i scenarier med begrenset rørledningsplass
Ventil kropp og sommerfuglplate
Ventilkropp: For det meste laget av støpejern, støpe stål eller rustfritt stål, støttende flensetype, skivetype og andre tilkoblingsmetoder (DN50 ~ DN1000).
Sommerfuglplate: Skivformet struktur, installert vertikalt i midten av rørledningen, parallelt med fluidretningen når den er helt åpen for å redusere strømningsmotstanden.
Overføringsmekanisme
Turbinormsamling: Momentforsterkning oppnås gjennom orm-meshing-turbin, og reduserer manuell driftskraft (spesielt egnet for stordiameterventiler på DN300 og over);
Håndhjul/håndtak: Rotasjonsvinkelen er begrenset til 90 grader, klokke med klokken, mot klokken, operasjonstid mindre enn eller lik 10 sekunder (innenfor DN700).
Elastisk tetning
Tetningsringen er laget av nitrilgummi eller polytetrafluoroetylen, innebygd i ventilhuset eller sommerfuglplaten, egnet for normal temperatur og lavtrykksmedier (for eksempel vann, gass) mindre enn eller lik 100C;
Metallforsegling
Sammensatt rustfritt stål og fleksibel grafittstruktur, med en temperaturmotstand på opptil 300C, egnet for høye temperaturer og høye trykkforhold (for eksempel damp og olje).
Omfang av søknad
Industrielle scenarier: Brukes i petroleum, kjemiske og kraftsystemer for å regulere eller kutte av vann, damp, gass og andre medier, spesielt egnet for miljøer med høyt temperatur og høyt trykk som røyk og luftkanaler og gassrørledninger;
Folkets levebrødområder: Brukes som avskjæringsventiler i lavtrykksrørledninger som oppvarming, vannforsyning og drenering.
Manuelle ventiler
Produktvisning
