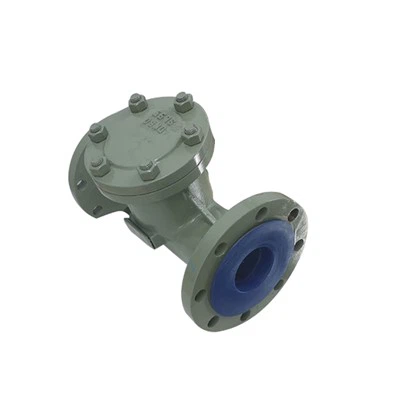

Duktilt jern vertikal horisontal løft tilbakeslagsventil

Flens Tilbakeslagsventil

Løft type tilbakeslagsventil

GB/T12235 design, boltet ventildeksel, løfteventilskive

Oversikt

Tilbakeslagsventil refererer til en ventil hvis åpnings- og lukkedeler er sirkulære skiver og er avhengige av sin egen vekt og middels trykk for å blokkere den motsatte strømmen av mediet. Den tilhører kategorien automatiske ventiler, også kjent som tilbakeslagsventil, enveisventil, returventil eller isolasjonsventil. Bevegelsesmodusen til ventilskiven er delt inn i løftetype og svingtype. Strukturen til løftetilbakeslagsventilen er lik den til globeventilen, bortsett fra at den mangler ventilstammen som driver ventilskiven. Mediet strømmer inn fra innløpsenden (nedre side) og strømmer ut fra utløpsenden (øvre side). Når innløpstrykket er større enn summen av vekten av ventilskiven og dens strømningsmotstand, åpnes ventilen. Tvert imot er ventilen stengt når mediet strømmer tilbake. Sving-tilbakeslagsventilen har en skrånende skive som kan rotere rundt sin akse, og dens arbeidsprinsipp er lik løft-tilbakeslagsventilen. Tilbakeslagsventiler brukes ofte som fotventiler i vannpumpeinnretninger for å hindre tilbakestrømning av vann. Tilbakeslagsventiler og stoppventiler brukes i kombinasjon for å gi sikker isolasjon. Ulempen er at motstanden er stor og tetningen dårlig når den er lukket.

Utvalgsstandarder for tilbakeslagsventiler

1. For å forhindre tilbakestrømning av mediet, bør tilbakeslagsventiler installeres på utstyr, enheter og rørledninger;

2. Tilbakeslagsventiler er generelt egnet for rene medier og er ikke egnet for medier som inneholder faste partikler og høy viskositet;

3. Vanligvis bør horisontale tilbakeslagsventiler brukes på horisontale rørledninger med en nominell diameter på 50 mm;

4. Den rett gjennom løft tilbakeslagsventilen kan bare installeres på horisontale rørledninger;

5. For vannpumpens innløpsrørledning bør det brukes en bunnventil. Bunnventilen er vanligvis bare installert på det vertikale røret ved pumpeinnløpet, og mediet strømmer fra bunn til topp;

6. Løftetypen har bedre tetning og større væskemotstand enn svingtypen. Den horisontale typen skal installeres på horisontale rør, og den vertikale typen skal installeres på vertikale rør;

7. Installasjonsposisjonen til tilbakeslagsventilen er ikke begrenset. Den kan installeres på horisontale, vertikale eller skrånende rørledninger. Hvis den er installert på en vertikal rørledning, må middelstrømsretningen være fra bunn til topp;

8. Svingtilbakeslagsventilen bør ikke gjøres til en ventil med liten diameter. Det kan gjøres til et veldig høyt arbeidstrykk. Det nominelle trykket kan nå 42 MPa, og den nominelle diameteren kan også være veldig stor, opptil 2000 mm eller mer. Avhengig av materialene til skallet og tetningene, kan den påføres på ethvert arbeidsmedium og ethvert arbeidstemperaturområde. Mediet er vann, damp, gass, etsende medium, olje, medisin osv. Arbeidstemperaturområdet til mediet er mellom -196--800 grader ;

9. Sving tilbakeslagsventilen er egnet for lavt trykk og stor diameter, og installasjonsstedet er begrenset;

10. Installasjonsposisjonen til butterfly-tilbakeslagsventilen er ikke begrenset og kan installeres på horisontale rørledninger, eller på vertikale eller skråstilte rørledninger;

applikasjoner

Vannrør, avløpsrør, industrirør, landbruksrør
