Ventilautomatiseringssenter
Ventilautomatiseringssenteret har et topp moderne verksted der godt trente teknikere monterer pneumatiske, hydrauliske og elektriske aktuatorer på ventiler. Ventiler og aktuatorer kan modifiseres i henhold til kundens spesifikasjoner og utstyres med alternativer som ventilposisjonere, endebrytere, pilotventiler med mer. Fem trykktestbenker tillater testing av ventiler opp til DN1200/48". De gjeldende standardene er API598 og EN12266, og alle andre kundespesifiserte protokoller kan i tillegg utføres.
· Engineering
• Utarbeide kundespesifikke krav.
• Produktutviklingsstøtte.
• Levere 2D og 3D monteringstegninger.
• Leverer 3D CAD-modeller. · Workshops
• Moderne verksteder på mer enn 5000 m²
• Tilrettelegging av store og komplekse prosjekter.
• Automatisering og modifisering av ventiler.
• Montering, justering og modifisering i henhold til kundespesifikke krav.
· Testing
• Store testanlegg.
• Trykktesting av ventiler opp til DN1200/48".
• Maksimalt testtrykk 1200bar.
Teknisk informasjon
Alternativer
Eksplosjonssikkert kabinett Eexd II B T4|ELA 80 opp til 3000 Vanntett kapsling i henhold til IP68 - 10m/72t|ELA 80 opp til 3000
Potensiometerenhet ({{0}}~1kΩ)|ELA 80opp til 3000 Proporsjonal kontrollenhet for modulerende applikasjoner (inngang, utgang 0~10V DC, 4~20mA DC)|ELA 60 opp til 3000 CAN-open og Profibus feltbuss|ELA 60 opp til 3000
Ekstra dreiemomentbrytere (SPDT 2x 250VAC - 10A)|ELA150 opp til 3000
Posisjonssender (utgang 4~20mA)|ELA 60 opp til 3000 Vinkelforlenger opptil 120 grader, 180 grader på 270 grader|ELA 80 opp til 1200
Sikkert batteri|ELA 80 opp til 300
Strømforsyning|380VAC og 440VAC 3Ph (ekskl. ELA40)
Brannsikker utførelse 1050 ±5 grader / 50min|ELA80 - ELA3000 og avhengig av situasjonen Brannsikker utførelse 250 ±5 grader / 150min|ELA80 - ELA3000 og avhengig av situasjonen

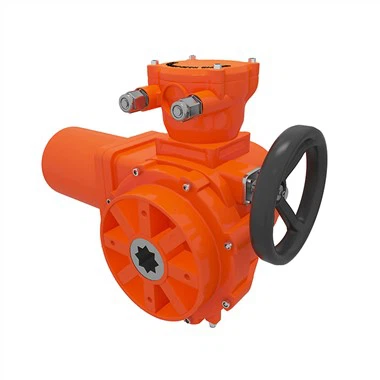

I industrielle og maritime miljøer må elektriske aktuatorer være egnet til å operere under de mest utfordrende forhold. Derfor har Econ® Fig. 7907 ELA aktuator en robust design og kan monteres på alle kuleventiler, spjeldventiler, spjeldventiler og pluggventiler med en ISO 5211 monteringsflens. I de fleste tilfeller kan Econ®-ventilene settes sammen med disse ELA-aktuatorene direkte. Bruk av brakett og kobling er ikke nødvendig. ELA-aktuatorene tilbyr pålitelighet, brukervennlighet og et utmerket forhold mellom pris og kvalitet.
ELA40
En ekstremt kompakt, lettvekts multispenningsaktuator for små kuleventiler opp til et maksimalt dreiemoment på 40Nm. Spesifikasjon Strømforsyning|24VDC og 95-245VAC-50/60Hz, ±10 prosent grensebrytere|Åpne/lukke, SPDT, 250VAC 5A Ekstra endebrytere|Åpne/lukke, SPDT, 250VAC 5A Ventiltilkobling|I henhold til ISO 5211 Omgivelsestemperatur|-20 grader til pluss 70 grader
ELA60
En kompakt aktuator for kule- og spjeldventiler opp til et maksimalt dreiemoment på 60Nm.
Spesifikasjon
Strømforsyning|24VDC, 24VAC, 115VAC-50/60Hz eller 230VAC-50/60Hz, ±10 prosent
Grensebrytere|Åpne/lukke, SPDT, 250VAC 5A
Ekstra grensebrytere|Åpne/lukke, SPDT, 250VAC 5A
Ventiltilkobling|I henhold til ISO 5211
Omgivelsestemperatur|-20 grader til pluss 70 grader
ELA80 opp til 3000
En serie robuste aktuatorer for alle kvartsvingsventiler med et dreiemoment mellom 80 og 3000Nm.
Spesifikasjon
Strømforsyning|24VDC, 24VAC, 115VAC-50/60Hz eller 230VAC-U50/60Hz, ±10 prosent
Grensebrytere|Åpne/lukke, SPDT, 250VAC 16A
Ekstra grensebrytere|Åpne/lukke, SPDT, 250VAC 16A
Momentbrytere*|Åpne/lukke, SPDT, 250VAC 16A
Ventiltilkobling|I henhold til ISO 5211
Omgivelsestemperatur|-20 grader til pluss 70 grader
Egenskaper
• Design i henhold til EN 15714-2
• Standard utstyrt med visuell posisjonsindikator
• Værbestandig IP67-kapsling, NEMA 4 og 6
• Aktuator kan monteres direkte på ventilen
• Lavt strømforbruk
• 70 prosent driftssyklus for ELA80 og over
• Lett aluminiumskapsel
• Støyfri
• Termisk beskyttelse av den elektriske motoren
• Korrosjonssikker med et anodisert og polyesterbelagt aluminiumskapsel
• Dobbel firkantet stammekobling. Passer både en parallell og diagonal firkantet ventilstamme
• Utstyrt med manuell overstyring. Typene ELA80 opp til 3000 har til og med en automatisk clutch som kobler fra håndhjulet når aktuatoren betjenes elektrisk
• Under hele syklusen kan 100 prosent av det maksimale dreiemomentet tilføres
• Grensebrytere og ekstra endebrytere kan stilles inn trinnløst og svært nøyaktig med et pålitelig klemsystem
• Typene ELA80 og 3000 er utstyrt med en robust snekkehjultransmisjon
• Standard utstyrt med romvarmer for antikondens
• Faste dekselbolter kan ikke tapes under vedlikehold
• Standard utstyrt med elektrisk jordingspunkt
• Modulerende aktuatorer kan også leveres fra lager
• Rekkeklemme med fjærbelastede klemmer (ingen skruer)
