QT elektrisk ventilaktuator

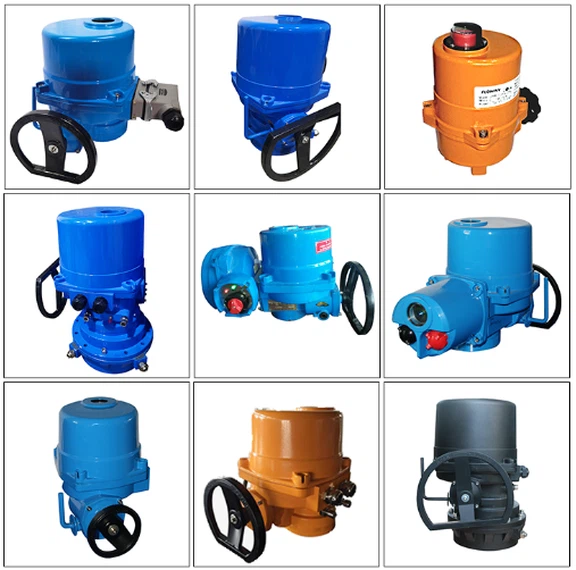

QT -serie elektrisk ventilaktuator
Qt-type del-sving elektrisk ventilaktuator er egnet for å kontrollere sommerfuglventiler, kuleventiler, pluggventiler og andre ventiler som roterer 90 grader. Dette produktet har egenskapene til høy effektivitet, høy pålitelighet, ytelse med høy beskyttelse, lav støy, etc. Det kan betjenes på stedet eller fjernstyrt. Det kan brukes mye i forskjellige bransjer som petroleum, kjemisk industri, kraftverk, vannbehandling, papirproduksjon, etc.
Funksjoner ved elektriske aktuatorer
• Kompakt og robust konstruksjon, lett mens du gir høyt output -dreiemoment (maks 10000nm).
• Bredt utvalg av dreiemomentvariasjon (fra min 60nm til maks 10000nm).
• Hardt anodisert aluminiumshus inne og ute med eksternt pulverbelegg for bruk mot alvorlig industrielt miljø.
• Kabinett bruker radiale tetninger og O-ringer som gir beskyttelse til vanntett IP67 (NEMA 4 & 6) og valgfri vanntett LP68.
• Dual monteringsbase LSO5211 Standard og KV -standard.
• Avtakbar kjøring for enkel maskinering og montering.
• Selvlåsing levert av dobbel ormeutstyr (ingen bremsekrev).
• Auto-Declutching Manual Override Handwheel with Padlockable Auto/Manual Switchable Spak.
• Pålitelig mekanisk momentsenseringssystem som gir sikker drift i overbelastningstilstand.
• Vindu og indikator med stor størrelse gir bedre posisjonsindikasjon på avstand.
• Antall lokale posisjonskontrollalternativer for å gi enkel igangkjøring og FELD -drift.
• Digitaliserte kontrollkomponenter.

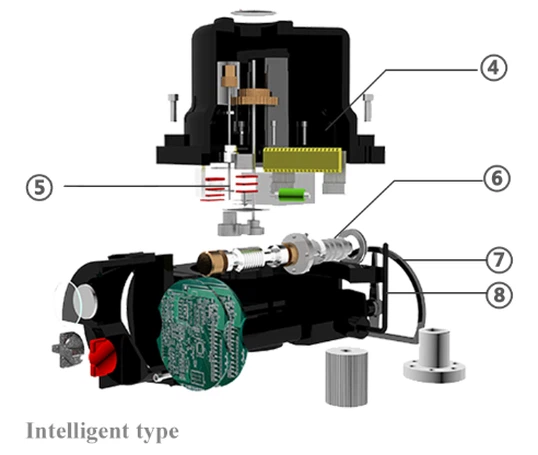

Proeduktstruktur
1. Posisjonsindikasjon
En mekanisk indikator som kontinuerlig indikerer graden av ventilåpning. Mekanismen består av flertrinns gir og er utstyrt med justerbare gir for å imøtekomme et bredt spekter av svinger.
2. Cam and Limit Switch
Den er festet med to skruer på toppen, og innstillingen er enkel. Hver kam kan settes individuelt. Når innstillingen er fullført, vil hver CAM alltid forbli i denne stillingen.
3. Fuktesikker varmeapparat
En varmeovn er installert inne i aktuatoren for å fjerne skaden på intern kondens til elektriske komponenter.
4. Terminalblokk
Det er nok terminaler for brukerens bekvemmelighet, opptil 22 terminaler for å sikre tett og pålitelig ledningstilkobling.
5. Momentbryter
Når aktuatoren gir dreiemoment, er hovedormen med sommerfuglfjærgrupper i begge ender skyvekraft, er sommerfuglfjæren komprimert, og ormen gjennomgår aksial forskyvning proporsjonalt med utgangsmomentet. Forskyvningen blir konvertert fra sveiven til rotasjonsvinkelen på momentakselen. Den tilsvarende dreiemomentbryteren utløses av den justerbare kammen som er installert på dreiemomentakselen for å oppnå overgående beskyttelse eller sende over-dreiemessig feilsignalfunksjon.
6. Motor
Den ventilspesifikke motoren kan demonteres uavhengig, med kort oppstartshastighet, liten treghet og innebygd termisk beskytter for å forhindre skader forårsaket av overoppheting av motoren-Isolasjonsgrad F
7. Håndhjul
Håndhjulet driver direkte utgangsakselen for å rotere, og brukes til manuell drift av ventilen i feilsøking eller nødsituasjoner
8. Hånd/elektrisk bryter
Ved å trykke på bryterhåndtaket kan du gjøre koblingen og håndhjulet og gå inn i manuell drift. Når motoren roterer, går koblingen automatisk tilbake til den elektriske arbeidstilstanden under press. (Bryterhåndtaket kan låses i den elektriske posisjonen for å forhindre feiloperasjon).
Designfunksjoner og hovedfunksjoner
Skall
Hardt anodisert støpt aluminiumsskall, eksternt epoksypulver ikke-belagt, egnet for hardt arbeidsmiljø.
Inngangsspenningsområde
Trefase: AC340V ~ 420V 50/60Hz Enfase: AC220V ~ 240V 50/60Hz
Funksjoner
Mikroumputer-kontrollkortet samler proporsjonal signalinngang internt, og utgangskommandosignalet behandles for å direkte drive motoren for å realisere åpningen og lukkingen av aktuatoren, og gir proporsjonal signal tilbakemelding, proporsjonal signalkontroll og flerkanals feltprogrammerbar reléutgang.
Kontrolltype
Kontrollsignaler er delt inn i av-av-type og modulerende type, strømforsyning er delt inn i av-av-type og modulerende type, og strømforsyning er enfase og trefase. Av-off-typen aksepterer bare brytersignalet levert av det eksterne, som blir behandlet av mikrodatamaskinens kontrollkort. Utgangskommandoen blir forsterket og driver aktuatormotoren direkte for å utføre ekstern åpning og lukke handlinger. Moduleringstypen kan motta proporsjonalt signal levert av det eksterne på grunnlag av av-off-typen
Omgivelsestemperatur
Arbeidstemperaturområde. Mindre enn eller lik 90%RH, ingen kondens, -25c ~ +60 C (spesialtemperatur må tilpasses),
Beskyttelsesgrad IP68, eksplosjonssikker nivå exdii ct4gb
Arbeidsplikt: Kortsiktig 10 minutter
Standard spesifikasjoner
|
Beskyttelsesgrad |
Standard IP65/IP67 Spesiell IP68 |
|
Strømforsyning |
Tre-fase AC380V --- 460V 50/60Hz enkeltfase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (on-off) |
S2-15min |
|
Duty Cycle (modulerende) |
S4-25% |
|
Motor |
Ekornbur induksjonsmotor |
|
Begrens brytere |
1 hver for åpen og lukk (SPDT 250VAC/16A -vurdering) |
|
Dreiemomentbrytere |
1 hver for åpen og lukk (SPDT 250VAC/16A -vurdering) |
|
Syltetøybeskyttelse |
Innebygde overopphetingsbeskyttelse |
|
Reisevinkel |
90 grader |
|
Posisjonsindikator |
Kontinuerlig mekanisk indikator med pil |
|
Selvlåsing |
Levert av Double Worm Gearing (ingen brems) |
|
Mekanisk stopper |
1 hver for hver reiseend (åpen og lukk), ekstern og justerbar |
|
Omgivelsestemperatur |
Standard: -20-+70 grad Valgfritt: -20-+60 grad |
|
Omgivelsesfuktighet |
90%RH MAX (ikke-kondensering) |
|
Eksplosjonssikker karakter |
Exdiibt4 iecex Atex Tilpasset sertifisering kan leveres |
|
Funksjoner |
LCD kinesisk / engelsk visningsvindu og lokal driftsfunksjon Selvfasesekvens Identifisering og fase avkoblingsbeskyttelse Infrarød innstilling og kontroll Feils selvdiagnoseteknologi Modbus, Profidbus DP, Hart |
|
Signal |
A: Remote passiv tørr kontakt, signal med kort puls (tomme). B: Fjernpassiv tørr kontakt, signal lang puls (hold). C: Aktiv DC24V -signal. D: Aktiv AC220V -signal. E: Ekstern DC4-20MA-signal. |
|
Tilbakemeldingssignal |
A: Åpne, lukke, stoppsignaler (passiv tørr kontakt). B: Feilsignal (passiv tørr kontakt). C: Ventilposisjonssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fjernkontrollsignal (passivt tørr kontakt) |

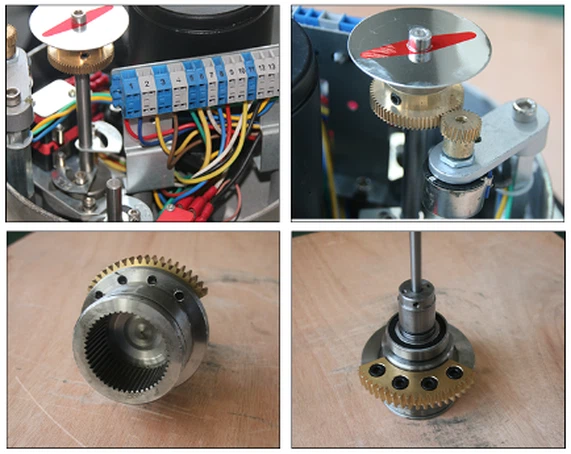

Produkttilbehør
Tekniske parametere
QT1 ~ QT4/JS (220V enfase)
|
Modell |
Spesifikasjon. |
Produksjon dreiemoment (N·m) |
Produksjon fart (r/min) |
Reise tid (s) |
Maksimum stilk diameter (mm) |
Motor makt (KW) |
Motorstrøm (A) |
Elektrisk kapasitet 450V |
Håndwh ål svinger |
Referanse Vekt (Kg) |
|
|
Rangert |
Syltetøy |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380V trefase)
|
Modell |
Spesifikasjon. |
Produksjon dreiemoment (N·m) |
Produksjon fart (r/min) |
Maksimum stilk diameter (mm) |
Motor makt (KW) |
Motorstrøm (A) |
Reisetid (s) |
Referanse vekt (Kg) |
|
|
Rangert |
Syltetøy |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Dimensjoner
QT1-QT4 flensdimensjoner
|
Modell |
Flens størrelse |
φd1 |
φd3 |
Standard størrelse |
Reservert størrelse |
Maksimum tillatt |
b |
I |
t |
t |
N-D4 dybde h |
|
|
QT1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-M6 dybde 12 |
|
F07 |
70 |
40 |
4-M8 dybde 12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-M6 dybde 10 |
||||||
|
3" |
||||||||||||
|
QT2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-M6 dybde 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8 dybde 14 |
|||||||
|
F10 |
102 |
4-M10 dybde 15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-M6 dybde 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-M8 dybde 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 dybde 15 |
|
QT4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 Dybde 18 |
|
F14 |
140 |
4-M16 Dybde 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 dybde 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 Dybde 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 vanlig type
QT1-3 Integral type
QT4-5 vanlig type
QT4-5 Integral type
|
Modell |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS -installasjonsdimensjoner
|
Flens modell |
Flens diameter/ flens kode |
φd1 |
φd3 |
Standard størrelse |
Reservert størrelse |
Maks. tillatt |
b |
l |
ND-4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Feltapplikasjoner
QT Product Series
Vår fabrikk
Populære tags: Elektrisk ballventilaktuator Kraftverksrørledning, Kina, produsenter, leverandører, fabrikk, kjøp, pris, sitat
